Fluke 435 II 系列三相電能質量分析儀

Fluke 435 II 系列三相電能質量分析儀

主要特點：

· 功率逆變器效率: 同時測量電力電子系統的交流輸出功率和直流輸入功率（使用可選的直流電流鉗）。

· 電參數波形數據捕獲: 捕獲快速變化的 RMS 數據，顯示半周期和波形來描述電氣系統動態特性（發電機起動、UPS 切換等等）。

· 電能量損失分析器: 通過對標準的有功和無功功率測量、不平衡和諧波功率進行量化，以確定電能損失造成的財務成本。

· 實時故障排除: 使用光標和縮放工具分析趨勢。

· 業內最高安全級別: 進戶線額定使用 600 V CAT IV/1000 V CAT III。

· 測量所有三相和中性線: 內置 4 個柔性電流探頭，增強的細柔性設計以適合最緊密的位置。

· 自動趨勢分析: 每次測量都會自動記錄，無需進行任何設置。

· 系統監測器: 根據 EN50160 電能質量標準，在一個屏幕上顯示 10 個電能質量參數。

· 記錄儀功能: 可配置任何測試條件，可按用戶定義的間隔記錄最多 600 個參數。

· 查看圖形和生成報告: 附帶分析軟件。

· 電池壽命: 鋰離子電池組每次充電可運行 7 小時。

電參數波形數據捕獲：


        對一些用戶而言，負載切換是引起電能質量問題的原因之一。 負載開啟時，大電流消耗有時會引起電壓降，使其他設備無法正常工作。 435和 437 II 系列型號的電參數波形功能使用戶可以同時高速捕獲電壓、電流和頻率信號，從而查找出現問題的原因。 電參數波形超出標準電能質量測量范圍；電參數波形的快速數據捕捉模式描繪了系統動態。

特定時間下電壓和電流波形將持續捕獲，并在屏幕上細致呈現；電力波形從該數據中得出。 此外，還可存儲和檢索電壓、電流和頻率的半周波 RMS 值以進行分析。 此功能對于備用發電系統和不間斷電源系統的可靠性測試來說尤為重要。






功率逆變器效率：


        功率逆變器負責將直流電流轉換成交流電流或?qū)⒔涣麟娏鬓D(zhuǎn)換成直流電流。 太陽能發電系統通常具有一個能從太陽能電池中吸收能量并將其轉換為有用交流電能的逆變器。 逆變器會隨時間而老化，需定期檢查。 通過比較輸入和輸出功率，可以得出系統效率。 435 和 437 II 型號可通過同時測量系統的直流和交流功率，測定逆變器效率，從而確定在轉換過程中損失了多少功率。





功率逆變器效率：


       功率逆變器負責將直流電流轉換成交流電流或?qū)⒔涣麟娏鬓D(zhuǎn)換成直流電流。 太陽能發電系統通常具有一個能從太陽能電池中吸收能量并將其轉換為有用交流電能的逆變器。 逆變器會隨時間而老化，需定期檢查。 通過比較輸入和輸出功率，可以得出系統效率。 435 和 437 II 型號可通過同時測量系統的直流和交流功率，測定逆變器效率，從而確定在轉換過程中損失了多少功率。

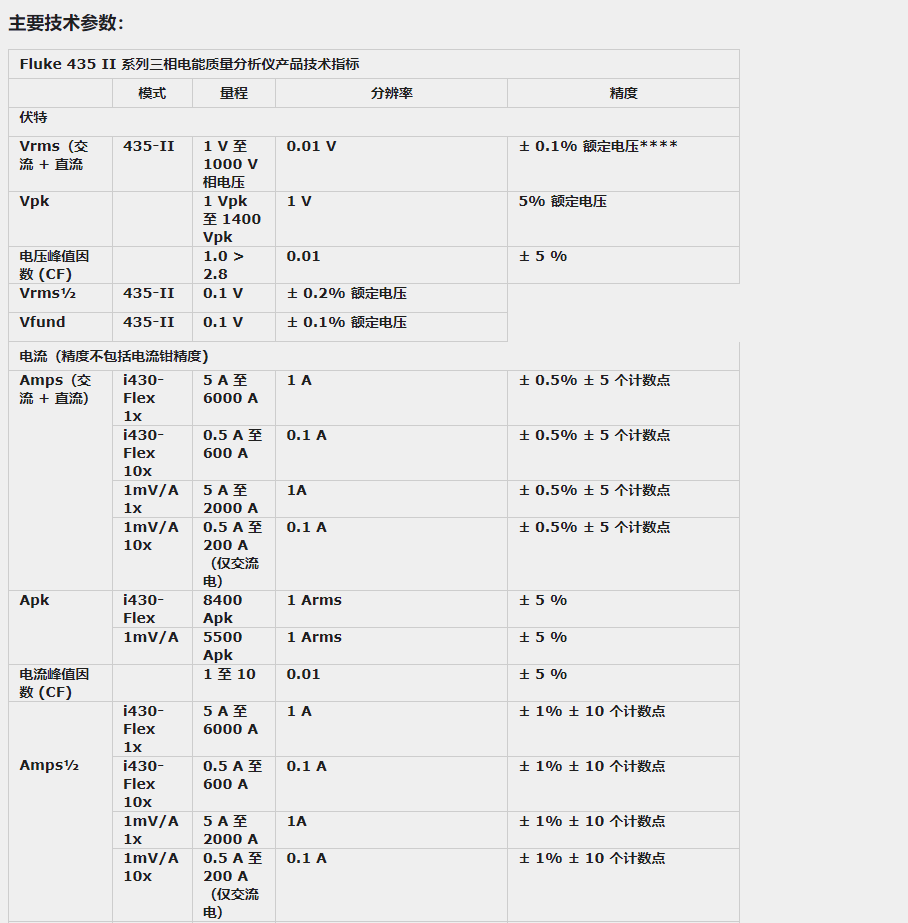

主要技術參數：



Fluke 435 II 系列三相電能質量分析儀產品技術指標


模式

量程

分辨率

精度

伏特

Vrms（交流 + 直流

435-II

1 V 至 1000 V 相電壓

0.01 V

± 0.1% 額定電壓****

Vpk


1 Vpk 至 1400 Vpk

1 V

5% 額定電壓

電壓峰值因數 (CF)


1.0 > 2.8

0.01

± 5 %

Vrms?

435-II

0.1 V

± 0.2% 額定電壓


Vfund

435-II

0.1 V

± 0.1% 額定電壓


電流（精度不包括電流鉗精度)

Amps（交流 + 直流）

i430-Flex 1x

5 A 至 6000 A

1 A

± 0.5% ± 5 個計數點

i430-Flex 10x

0.5 A 至 600 A

0.1 A

± 0.5% ± 5 個計數點

1mV/A 1x

5 A 至 2000 A

1A

± 0.5% ± 5 個計數點

1mV/A 10x

0.5 A 至 200 A（僅交流電）

0.1 A

± 0.5% ± 5 個計數點

Apk

i430-Flex

8400 Apk

1 Arms

± 5 %

1mV/A

5500 Apk

1 Arms

± 5 %

電流峰值因數 (CF)


1 至 10

0.01

± 5 %







Amps?

i430-Flex 1x

5 A 至 6000 A

1 A

± 1% ± 10 個計數點

i430-Flex 10x

0.5 A 至 600 A

0.1 A

± 1% ± 10 個計數點

1mV/A 1x

5 A 至 2000 A

1A

± 1% ± 10 個計數點

1mV/A 10x

0.5 A 至 200 A（僅交流電）

0.1 A

± 1% ± 10 個計數點

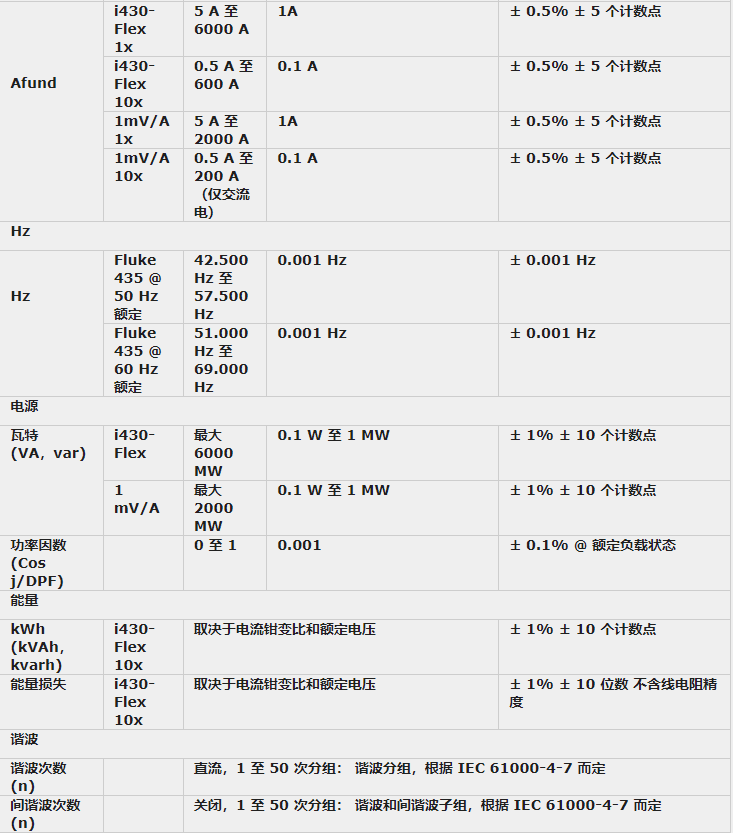

Afund

i430-Flex 1x

5 A 至 6000 A

1A

± 0.5% ± 5 個計數點

i430-Flex 10x

0.5 A 至 600 A

0.1 A

± 0.5% ± 5 個計數點

1mV/A 1x

5 A 至 2000 A

1A

± 0.5% ± 5 個計數點

1mV/A 10x

0.5 A 至 200 A（僅交流電）

0.1 A

± 0.5% ± 5 個計數點

Hz





Hz

Fluke 435 @ 50 Hz 額定

42.500 Hz 至 57.500 Hz

0.001 Hz

± 0.001 Hz

Fluke 435 @ 60 Hz 額定

51.000 Hz 至 69.000 Hz

0.001 Hz

± 0.001 Hz

電源

瓦特
(VA，var)

i430-Flex

最大 6000 MW

0.1 W 至 1 MW

± 1% ± 10 個計數點

1 mV/A

最大 2000 MW

0.1 W 至 1 MW

± 1% ± 10 個計數點

功率因數
(Cos j/DPF)


0 至 1

0.001

± 0.1% @ 額定負載狀態

能量

kWh
(kVAh，kvarh)

i430-Flex 10x

取決于電流鉗變比和額定電壓

± 1% ± 10 個計數點

能量損失

i430-Flex 10x

取決于電流鉗變比和額定電壓

± 1% ± 10 位數 不含線電阻精度

諧波

諧波次數 (n)


直流，1 至 50 次分組： 諧波分組，根據 IEC 61000-4-7 而定

間諧波次數 (n)


關閉，1 至 50 次分組： 諧波和間諧波子組，根據 IEC 61000-4-7 而定

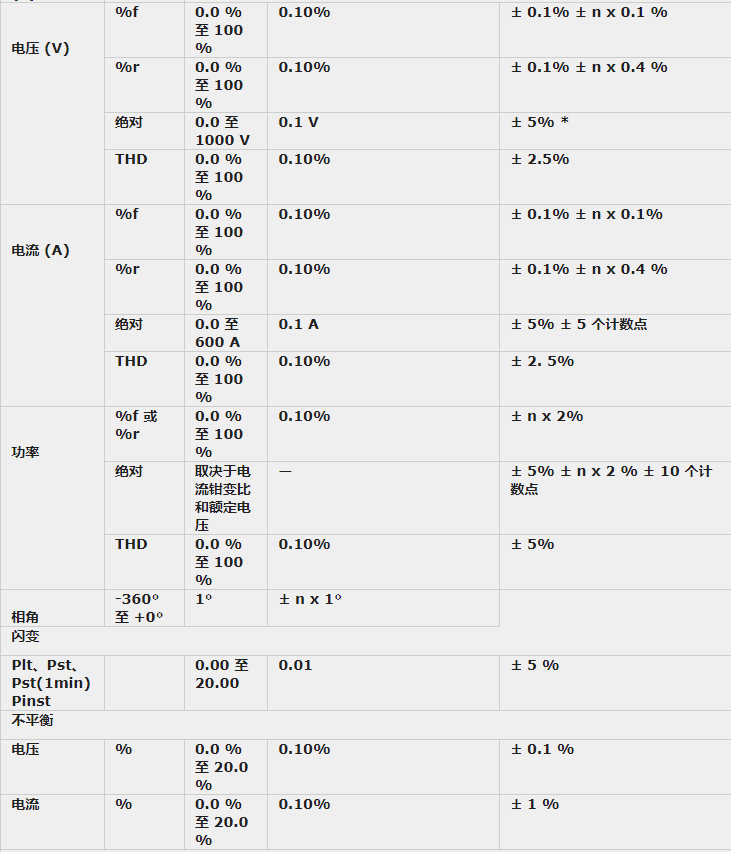

電壓 (V)

%f

0.0 % 至 100 %

0.10%

± 0.1% ± n x 0.1 %

%r

0.0 % 至 100 %

0.10%

± 0.1% ± n x 0.4 %

絕對

0.0 至 1000 V

0.1 V

± 5% *

THD

0.0 % 至 100 %

0.10%

± 2.5%





電流 (A)

%f

0.0 % 至 100 %

0.10%

± 0.1% ± n x 0.1%

%r

0.0 % 至 100 %

0.10%

± 0.1% ± n x 0.4 %

絕對

0.0 至 600 A

0.1 A

± 5% ± 5 個計數點

THD

0.0 % 至 100 %

0.10%

± 2. 5%





功率

%f 或 %r

0.0 % 至 100 %

0.10%

± n x 2%

絕對

取決于電流鉗變比和額定電壓

—

± 5% ± n x 2 % ± 10 個計數點

THD

0.0 % 至 100 %

0.10%

± 5%



相角

-360° 至 +0°

1°

± n x 1°


閃變

Plt、Pst、Pst(1min) Pinst


0.00 至 20.00

0.01

± 5 %

不平衡

電壓

%

0.0 % 至 20.0 %

0.10%

± 0.1 %

電流

%

0.0 % 至 20.0 %

0.10%

± 1 %

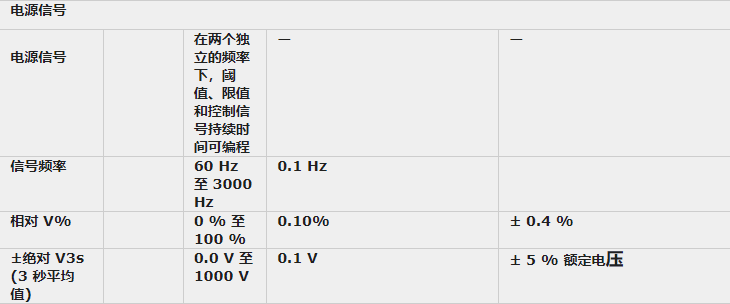

電源信號



電源信號


在兩個獨立的頻率下，閾值、限值和控制信號持續時間可編程

—

—

信號頻率


60 Hz 至 3000 Hz

0.1 Hz


相對 V%


0 % 至 100 %

0.10%

± 0.4 %

±絕對 V3s
(3 秒平均值)


0.0 V 至 1000 V

0.1 V

± 5 % 額定電壓
