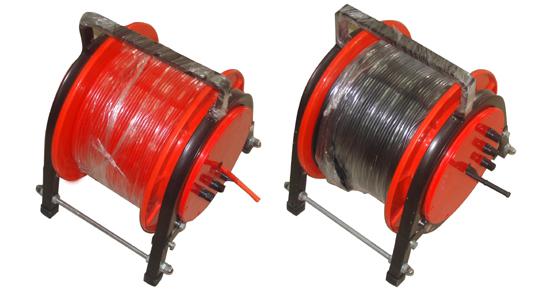

大地網測試儀接線盤

一、性能特點：

1、符合規程要求

      儀器符合《JJG 984-2004接地導通電阻測試儀檢定規程》和《DL/T 475-2006接地裝置特性參數測量導則》，適用于發電廠、變電站、配電站、建筑物等在建或運行接地系統的測試。

2、測量的工頻等效性好。

     測試電流波形為正弦波，頻率可選擇單頻：45Hz,50Hz，55Hz，60Hz，65Hz。雙頻45Hz/55Hz，55Hz/60Hz，47.5Hz/52.5Hz.

3、抗干擾能力強。

     本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

4、精度高。

     基本誤差僅0.01Ω，可用來測量接地阻抗很小的大型地網。采用標準四極法測量，消除了導線引起的測量誤差。

5、功能強大。

     可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。

6、操作簡單。

     全中文菜單式操作，直接顯示出測量結果。布線勞動量小，無需大電流線。

二、技術指標：

 1、阻抗測量范圍：0～80Ω（5A,含電流樁阻抗）

 2、分辨率：0.001mΩ

 3、測量誤差：±（讀數×1%±0.01Ω）

 4、抗工頻50Hz 電壓干擾能力：10V

 5、測試電流波形：正弦波

 6、測試電流頻率：?jiǎn)晤l：45Hz,50hz,55Hz,60Hz,65Hz.

                               雙頻：45hz/55Hz,55Hz/65Hz,47.5Hz/52.5Hz

 7、最大輸出電流：5A，每1A一檔，共5檔。

 8、最大輸出電壓：400V

 9、測量線要求： 電流線銅芯截面積≥1.5mm2

                             電壓線銅芯截面積≥1.0mm2

10、供電電源：AC220V±10％，50Hz
